Установочные винты: назначение, особенности и применение
Установочные винты — это крепежные изделия, предназначенные для фиксации одной детали на валу или в отверстии другой детали без использования гаек. Они широко применяются в машиностроении, приборостроении, металлообработке, а также в других сферах, где требуется надежное и компактное крепление.
Зачем нужны установочные винты?
Установочный винт — это разновидность винтов с наружной резьбой, у которых отсутствует головка. Вместо этого один конец винта имеет специальную форму, предназначенную для фиксации: с плоским, коническим, чашечным или заостренным концом. Завинчивается такой винт обычно с помощью шестигранного ключа (внутренний шестигранник).
Основные функции установочных винтов:
- Фиксация деталей: наиболее распространенная задача установочных винтов — жесткое закрепление втулок, шкивов, зубчатых колес и других элементов на валах.
- Регулировка положения: благодаря возможности точной установки, эти винты могут использоваться для настройки и позиционирования механизмов.
- Ограничение перемещения: например, как ограничители хода в направляющих.
Виды установочных винтов по форме наконечника
- С плоским концом.
Обеспечивает широкую контактную поверхность. Подходит для мягких материалов. Не повреждает поверхность детали. - С заостренным концом (игольчатый).
Применяется, когда требуется максимально надежная фиксация. Проникает в материал и предотвращает осевое смещение. - С чашечным концом (с выемкой).

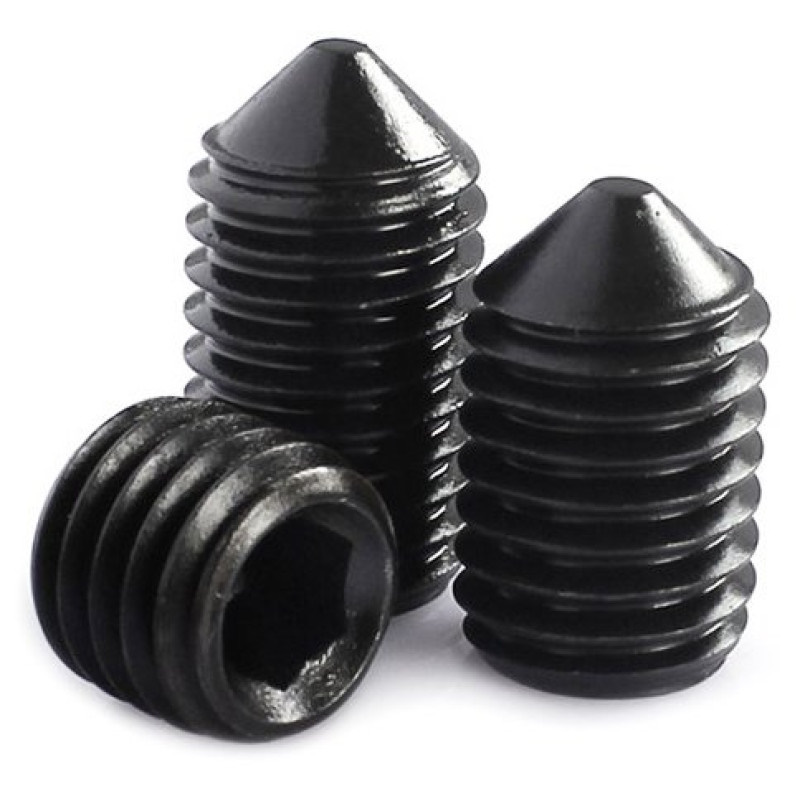

Универсальный вариант, используется чаще всего. Надежно фиксирует деталь, частично вдавливаясь в поверхность вала. - С коническим концом.
Углубляется в предварительно подготовленное гнездо или впадину на валу, обеспечивая прочное и точное крепление.
Преимущества установочных винтов:
- Компактность и экономия места — за счет отсутствия головки.
- Легкость установки и демонтажа.
- Универсальность применения.
- Возможность точной фиксации без значительного ущерба для детали.
- Прочный контакт без использования дополнительного крепежа (например, гайки).
Области применения:
- Машиностроение и станкостроение — крепление зубчатых колес, кулачков, шкивов и других элементов на валу.
- Электромеханика — фиксация роторных деталей, датчиков, разъемов.
- Автоматика и системы управления — монтаж датчиков, валов, направляющих.
- Бытовая техника — в узлах, где важна компактность и надежность.
Установочные винты — это простой, но крайне эффективный элемент крепежа, позволяющий надежно фиксировать детали в механизмах различного назначения. Благодаря разнообразию форм и размеров, такие винты находят применение практически во всех отраслях промышленности и техники. Правильный выбор и применение установочного винта — залог надежной и безопасной работы оборудования.
