Устройство бачка унитаза: виды конструкций, главные элементы и ремонт. Арматура сливного бачка унитаза: как устроено и работает водосливное устройство

Сливные бачки и их разновидности

Сливное (смывное) устройство бачка унитаза — конструкция, которая имеет несколько вариантов исполнения. Моделей на рынке представлено очень много, но все виды арматуры выполняют абсолютно одинаковые функции. В емкость набирается вода, которая после начала работы механизма сливается, а ее место занимает новая порция жидкости. Все устройства отличаются по:

• способу установки;
• типу управления сливом;
• виду спускового механизма;
• типу устройства контроля перелива;
• материалу, из которого изготовлен корпус сливной части унитаза.

Способ монтажа

Есть несколько вариантов крепления сливной конструкции.

1. Высоко на стене. Бачок соединяется с унитазом при помощи короткой или достаточно длинной трубы. Главное достоинство такого монтажа — отличный напор воды. Этот способ давно устарел, но встретить такой монтаж можно. Доказательство — винтажные модели сантехники.
2. Традиционный вариант — на полке унитаза. Это самый распространенный, максимально удобный способ. Такая установка сливного бачка не создаст никаких трудностей, потому что при любой поломке устранить ее можно легко и быстро даже самостоятельно.

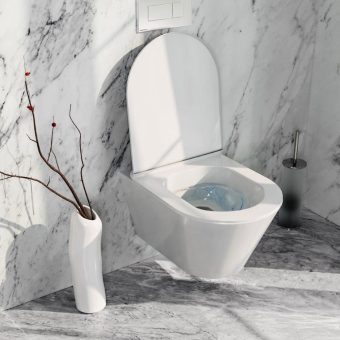

3. В стене. Это решение предназначено для подвесных моделей бачков. Их встраивают в стену (в нишу), поэтому при обнаружении неполадок до сливной арматуры будет добраться очень проблематично. Монтаж тоже не обещает быть легким. Плюс метода — свободное пространство, которое в туалете (санузле) чаще на вес золота.

Самое логичное решение — монтаж на полочку унитаза. В этом случае у хозяев есть хороший шанс заменить не только арматуру, но и сам бачок без вмешательства сантехника.

Из каких элементов состоит бачок?

В состав любого бачка входит корпус, механизм слива и подачи (рычаг и поплавок). Системы могут несколько отличаться, но набор основных элементов типичен.

1. Наливной, или впускной клапан. Это патрубок с резьбой, его вставляют либо в боковую стенку, либо в дно бачка. Резьба предназначена для фиксации конструкции, для обеспечения ее герметичности. Для открывания или закрывания подачи воды отвечает запорный механизм (клапан, поршень). Он связан с рычагом, который называют коромыслом.
2. Коромысло. Оно приводит в действие механизм впускного клапана. Его другой конец присоединяется к поплавку (пластиковому, герметичному). В некоторых моделях его заменяет контрольный клапан. Когда поплавок всплывает (или срабатывает клапан), рычаг поднимается, закрывая путь воде. И наоборот.
3. Сливной клапан. В обычном состоянии он полностью перекрывает сливное отверстие. Это полусферическая эластичная прокладка, которая соединена с несущей частью шарнирным креплением.
4. Рычажный или кнопочный механизм. Этот элемент управляет работой клапана слива. Для его использования в системе предусмотрена тяга — рычаг (шток), цепочка или рама, изготовленная из пластика.

Компоновка элементов зависит только от возраста модели. Система в старых бачках предусматривала отдельный монтаж всех составляющих конструкции. Современная арматура, как правило, представляет собой единый комплекс. У таких устройств есть как плюс, так и минус: монтаж или настройка их легче, однако ремонт в случае выхода из строя какой-то детали способен сильно усложнить ремонт.

Тип управления подачей и сливом

Нельзя не согласиться с тем, что беспроблемная подача и удобный слив для бачка — чуть ли не главные требования, которые обеспечит комфортное (даже где-то приятное) использование унитаза. В этом случае к выбору модели надо подходить только после того, как будут изучены особенности существующих вариантов.

Размещение наливного клапана

Оно бывает боковым или нижним.

1. Боковое. В этом случае патрубок с клапаном монтируют в отверстие, находящееся в боковой стенке, совсем недалеко от крышки бачка. В этом случае соединение получается условно-герметичным, так как вода до него попросту не добирается.
2. Нижнее. В таких моделях этот элемент располагается не совсем привычно — на дне емкости. Здесь за герметизацию отвечают две прокладки.

Если говорить о том, какую конструкцию предпочесть, то мнения могут разделиться. Считают, что модели с нижним подключением более надежны. Однако нельзя не отметить огромный минус нижнего расположения. Это потенциальная авария, которую можно не заметить сразу. По этой причине регулярная проверка состояния прокладок не только рекомендована, она обязательна. Боковое размещение, наоборот, практически безопасно. Вода до него не дойдет в любом случае, этому помешает перелив.

Виды пускового устройства

Здесь необходимо рассмотреть цепочки, кнопки и штоки.

1. Цепочками или шнурами, крепящимися к рычагу, обычно оснащали старые модели. На конце у них «красовалась» ручка. Сейчас такие варианты можно увидеть только у тех моделей, что стилизованы под старину.
2. Кнопка. Это решение универсальное. Их большое достоинство — малый ход, дающий возможность точно регулировать объем воды по своему усмотрению. Есть более «продвинутые» сливные бачки, но об этом виде будет упомянуто позже.
3. Шток. Другое название такой вытяжной арматуры — «дергалка». В этом случае эксплуатация (опустошение) бачка подразумевает поднятие клапана с помощью пластиковой ручки, накручивающейся на шток. Такие устройства максимально просты, поэтому снимать крышку и ремонтировать «внутренности» емкости значительно легче.

В этом случае пусковое устройство-кнопка не единственный оптимальный вариант, «дергалка» тоже имеет право на жизнь. Какую именно конструкцию предпочесть, зависит от хозяев будущего унитаза.

Механизм контроля перелива

Здесь выбор достаточно широк, однако для бытовых сантехнических приборов лучше рассмотреть только две конструкции — поплавковую и мембранную систему.

1. Поплавковая система. Она понятна, проста, эффективная работа ее видна даже не специалисту. В ней рычаг-коромысло, на конце которого закреплен герметичный поплавок, управляет запорным клапаном.
2. Мембранное устройство. В этом случае поднимающаяся вода действует на мембранный узел, а он заставляет срабатывать запорный механизм. Эту систему активно рекламируют и продвигают производители.

Какой механизм выбрать? Не всегда надо верить рекламе. Мембрана (резина, силикон) с честью выполняет свои обязанности, однако риск существует всегда. Она может внезапно выйти из строя, а если в туалете или санузле хорошая звукоизоляция, то последствия предугадать трудно. Потоп исключен, если перелив работает безупречно, но потери воды могут стать ощутимыми, если хозяев в это время не окажется дома.

Покупка новой мембраны и замена детали гарантии не даст: регулировка механизма займет много времени, а на срабатывание клапана в 100% случаев надежды все равно не будет. Единственный логичный выход в такой ситуации — замена всей арматуры. Можно на точно такую же, или на поплавковую систему.

Материал для корпуса

Самые популярные сливные бачки изготавливают из трех материалов. Чаще покупают «дуэты»:

1. Фаянсовые, или керамические. Это классика, которую выбирает большинство владельцев домов и квартир.
2. Металлические, из нержавеющей стали. Такие сливные бачки самые долговечные емкости. Обратная сторона «медали» — не слишком привлекательный вид.
3. Пластиковые, из полиэтилена низкого давления. Низкая цена, легкость и простота их монтажа сочетается с неспособностью противостоять механическим воздействиям.

Есть еще один материал, из которого изготавливают бачки для унитазов. Это фарфор, отличающийся идеально гладкой поверхностью, ухаживать за которой проще всего. Однако прочность таких емкостей невысока, а цена, наоборот, «умопомрачительна». По этой причине ни бачки, ни унитазы из фарфора нельзя назвать «выбором большинства». Другие возможные претенденты на роль материала для сантехники — камень, натуральный и искусственный, армированный акрил.

Если рассматривать все особенности сливных бачков, то нельзя не остановиться на способе слива воды. Он может быть обычным, горизонтальным и круговым. Недостаток естественного слива — подача воды только по одной стороне чаши, что не дает возможности полного ее промывания. Струя-круговорот обеспечивает лучшее очищение главной, «унитазной части унитаза», однако некоторых владельцев раздражает шум, которым сопровождается этот процесс.

Обзор видов

Единого решения по тому, как должен выглядеть сливной механизм бачка, человечество так и не выработало – существует несколько различных систем, пользующихся успехом в той или иной степени. Классифицировать их можно по большому количеству критериев, мы же выбрали только наиболее важные и распространенные, которые помогут новичку быстро разобраться в теме.

По способу крепления

По типу крепления бачки бывают как навесными, так и изначально соединенными с унитазом. В первом случае это совершенно независимая конструкция, которая соединяется с унитазом пластиковой трубой, но не может удерживаться ею, потому устанавливается на крюки в стене. Замена такой конструкции сравнительно простая, и можно свободно экспериментировать с конфигурацией, устанавливая бачок в боковом положении относительно унитаза не на прямом, а на косом патрубке. В зависимости от специфики свободного пространства, вместо традиционного горизонтально ориентированного бачка можно поставить и вертикальный.

В другом случае бачок изначально приделан к унитазу, они составляют единый комплект, который держится вместе благодаря собственным креплениям, а не каким-либо стенным крюкам. Подобная конструкция априори предполагает, что бачок сравнительно невелик, чтобы не создавать лишней нагрузки и перевешивания на унитаз, являющийся его основой.

Возможность отдельной замены бачка зависит от того, как, с инженерной точки зрения, этот вопрос решил производитель, но зато и сами бачки в такой конфигурации чаще делают из более надежных материалов, чем тонкий пластик.

В эту же классификацию можно отнести и то, как организована подводка воды к изделию. Чаще всего она реализована методом боковой врезки – тогда входное отверстие толком не гидроизолировано, потому что вода в норме не добирается так высоко, а доступ ко всем узлам для ремонта сравнительно прост. Попадается также вариант с нижней подводкой, заведенной через пол – обычно он применяется в тесных санузлах, где торчащие коммуникации мешали бы маленькой душевой, расположенной в непосредственной близости от унитаза.

У такого решения есть и другой плюс – заходя снизу, вода создает менее громкие звуки, поскольку не падает с большой высоты. Нижнее подключение считается и более надежным, тем не менее чинить такую сантехнику в случае поломки сложнее. Более того, при выборе в пользу такого решения надо максимум внимания уделить герметичности всей системы.

По способу активизации

Современные бачки иногда предполагают даже автоматический слив – если в изделии предусмотрен датчик движения, то агрегат и так поймет, что вы уходите. Впрочем, такая техника до сих пор воспринимается в большей степени как технология будущего, и в нашей стране ее лишь иногда можно встретить в общественных местах. В обычных квартирах для активизации слива от пользователя все-таки ожидается некое действие, но и оно может быть разным.

Несколько десятилетий назад наиболее ходовым решением был запуск слив при помощи рычага. Он находился на бачке, который по тем временам часто был унесен куда-то далеко вверх, потому с рычага свисала цепочка или шнур, за которые нужно было тянуть. Такой рычаг ненадолго приподнимал затычку внутри бачка и позволял воде вытечь, но в конце она увлекала затычку за собой и снова ставила ее на исходное место, чему способствовала и сила земного притяжения.

По похожей логике работал и шток – еще одна система спуска воды в унитаз, которая к сегодняшнему дню уже преимущественно вышла из широкого употребления. В этом случае сливной механизм на верхней поверхности бачка был представлен округлой ручкой, которую надо было потянуть вверх – в результате в недрах устройства открывался клапан и позволял выход воды по назначению.

На сегодняшний день несомненным лидером по способу спуска воды является обыкновенная кнопка, расположенная на крышке бачка. Если последний скрыт фальш-стеной, такая кнопка посредством несложных инженерных ухищрений выводится непосредственно на поверхность фальш-стены. При этом кнопка бывает как одинарной, то есть целостной, так и двойной. В первом случае по нажатию кнопки производится слив содержимого резервуара всегда в полном объеме.

Двухкнопочный бачок более экономный – нажав на одну из кнопок, можно слить только половину воды из резервуара, а ведь в некоторых случаях больше и не требуется.

По конструкции спуска воды

Сливной клапан современного бачка тоже может быть организован совершенно по-разному. На сегодняшний день наиболее популярными считаются конструкции с уже упомянутым поплавковым и мембранным запорными механизмами. Хотя поплавковый вариант мы описывали выше как предполагающий наличие коромысла, на самом деле принцип работы устройства не всегда был одинаковым. Сегодня коромысло заставляет поршневый клапан двигаться на своем месте по горизонтали, прижимаясь к седлу и перекрывая подачу воды. Ранее поплавковый рычаг обычно выталкивал поршень по вертикали.

Мембранный клапан тоже является составляющим элементом раздвижного механизма, но вместо поршневой прокладки у него мембрана из резины или силикона. Получается, что поршень при закрытии уже не бьется в стенку бачка, а лишь смещает на правильное место мягкую мембрану – благодаря этому работа механизма оказывается куда более тихой. Тем не менее на мембране легко оседают любые загрязнения и примеси, присутствующие в водопроводной воде. Если надеяться на подачу воды без примесей не приходится, то либо перед клапаном надо ставить фильтр механической очистки, либо замена мембраны станет для хозяев регулярной обязательной процедурой.

Стоит упомянуть также и о том, что иногда можно встретить сливные системы совсем без поплавка. Впрочем, внутри такой конструкции существует особая камера, напоминающая перевернутый стакан – она выполняет примерно те же функции, всплывая и перекрывая доступ водопроводной воде.

Монтаж и замена арматуры сливного бачка

Значительная часть проблем с унитазом решается путем регулировки или замены арматуры бачка. В любом случае надо знать, как разобрать и собрать внутренности бачка. Этот навык вам точно пригодится. При замене сначала надо демонтировать старое устройство, а потом установить новое. Опишем в деталях весь процесс, в том числе, монтаж новой арматуры.

Как снять крышку с бачка

Если ремонтируется сливной бачок с кнопкой, не всегда сразу понятно, как снять крышку. Сделать это несложно: нажимаете на кнопку, проворачиваете кольцо.

Как снять крышку с бачка с кнопкой

Если пальцами не получается, вдавив кнопку, рассматриваем ее внутренний ободок. Там есть две специальные прорези. Можно взять отвертку с нешироким концом, ею провернуть немного кольцо. Потом уже можно и пальцами выкрутить.

После этого вынимаете кнопку, потянув ее вверх. Все, крышку можно поднимать.

Демонтаж бачка

Чтобы заменить старую арматуру спускного бачка, его надо снять с чаши унитаза. Первым делом перекрываем подачу воды, затем сливаем воду с бачка. Потом при помощи ключей снимаем подводящий воду шланг (он крепится сбоку или снизу).

При нижнем расположении подвода воды он находится рядом с крепежными шпильками

Далее надо отсоединить бачок от чаши унитаза. Если заглянуть под него снизу, можно увидеть болты, которые затянуты гайками. Вот их и откручиваем, используя набор рожковых ключей или разводной. Перед этим возле унитаза поставьте емкость или постелите тряпку — некоторое количество воды в бачке остается всегда, при откручивании гаек она и будет сливаться.

Открутив две гайки — справа и слева, снимаем бачок. На чаше обычно остается прокладка. Если она деформировалась или пересохла, ее тоже желательно заменить.

Сливной бачок снимаем с чаши

Бачок укладываем на ровную поверхность. В нижней его части есть большая пластиковая гайка. Она удерживает сливной механизм, ее откручиваем. Иногда первые витки приходится делать при помощи разводного ключа, но не слишком пережимайте его — пластик может быть хрупким.

Откручиваем гайку, удерживающую сливной механизм

Теперь механизм слива воды легко вынимается.

Так выглядит арматура сливного бачка после нескольких лет работы

Аналогичным образом снимаем механизм подачи воды. При нижней подаче гайка крепления также находится снизу (справа или слева от центра).

Гайка крепления механизма подачи воды
Это сняли устройство подачи воды в бачок

После этого заглядываем внутрь сливного бачка. Обычно на дне скапливается ржавый осадок, мелкие частицы металла, песок и т.п. Все это надо удалить, по возможности, промыть. Внутренность должна быть чистой — попавшие под прокладки мусоринки могут стать причиной появления течи. После этого начинаем монтаж новой арматуры.

Монтаж арматуры сливного бачка

Происходит все в обратном порядке. Сначала устанавливаем новую стойку сливного механизма. Откручиваем с него пластиковую гайку, надеваем на патрубок резиновую прокладку. Она может быть белого (как на фото) или черного цвета.

На резьбу надеваем прокладку из резины

Устройство заводим внутрь емкости, с наружной стороны накручиваем пластиковую гайку. Ее закручиваем, пока возможно, пальцами, затем немного подтягиваем ключом. Перетягивать нельзя — лопнет.

Устанавливаем и закручиваем гайку

Герметизация

Теперь на чаше унитаза заменяем уплотнительное кольцо, герметизирующее ее соединение со сливным бачком. В этом месте часто скапливается грязь и ржавчина — ее предварительно вытираем, посадочное место должно быть сухим и чистым.

Укладываем уплотнительное кольцо

Внутрь бачка устанавливаем крепежные болты, не забыв положить прокладки. Сливной бачок ставим на место, пока можно не выравнивать. Главное — попасть винтами и выпускной частью на посадочные места. Берем шайбу, гайку и накручиваем их на винты.

Затягиваем крепление

Когда установлены обе гайки, но еще не затянуты, выравниваем емкость. Затем при помощи ключа начинаем затягивать крепление. Крутим на несколько оборотов то справа, то слева.

Ставим выпускной клапан

В последнюю очередь устанавливаем впускной клапан для сливного бачка. Его можно было поставить раньше, но тогда неудобно устанавливать крепежные болты — слишком мало места. На выходной патрубок также надеваем прокладку, потом устанавливаем внутрь, закрепляем при помощи гайки.

Закручиваем гайку крепления впускного клапана

Следующий шаг — к тому же патрубку подключаем воду. Перед подключением гибкого шланга для воды на некоторое время открываем воду, давая возможность удалить окалину, которая скапливается каждый раз после закрывания крана даже на непродолжительное время. Спустив некоторое количество воды (подставьте ведро, чтобы не мочить пол), шланг подключаем к штуцеру (воду снова отключаем).

Подсоединяем воду к бачку для унитаза

Хоть штуцер и металлический, сильно затягивать это соединение тоже не нужно — сначала пальцами, затем на один оборот ключом. Если при включении воды обнаружится капель, можно подтянуть ее еще на пол оборота. После этого проверяем правильно ли работает система. Если все верно, устанавливаем крышку, прикручиваем кнопку. Можно еще раз протестировать. На этом монтаж арматуры сливного бачка закончен. Как видите, все можно сделать своими руками.

Ремонт сливного бачка унитаза своими руками: инструкции по устранению популярных поломок

Унитаз давно уже относится к числу необходимого для комфортной жизни человека оборудования. Этот сантехнический прибор рассчитан на долгую беспроблемную эксплуатацию. Поломки случаются достаточно редко, и чаще всего они связаны с механизмом смыва. Домашний мастер может легко провести ремонт сливного бачка унитаза своими руками. Поговорим о самых распространенных поломках устройства.

Что такое вакуумный унитаз и как он работает

Если вы хотите достичь максимального комфорта и при этом сэкономить воду, то вам следует обратить внимание на такую интересную модель унитаза, как вакуумный. Внешне он практически неотличим от обычного стандартного устройства, но его механизм работает немного по-другому и позволяет сливать меньше воды за раз, чем типичный унитаз. Дело в том, что в сливной операции здесь используется не только вода, но также воздух.

Сегодня вакуумные унитазы используются все чаще. Они обрели популярность, благодаря тому, что их удобно использовать во многих заведениях, таких как:

• Торговые центры;
• Гостиницы;
• Учебные заведения;
• Транспорт;
• Аэропорт или вокзал;
• Стадионы;
• Лечебные центры;
• Многоэтажные здания и сооружения;
• Музеи.

Как уже говорилось, принцип работы вакуумного унитаза схож с механизмом обычного сантехнического устройства. Он имеет пропускной клапан и водяной контроллер, отвечающий за выпуск воды. Существенным его отличием является то, что при сливе используется всего около 1 литра жидкости, а также воздух. Для сравнения, традиционная модель унитаза за один прием может истратить до 8 литров воды. Таким образом, на лицо существенная экономия.

Дополнительным преимуществом вакуумных унитазов является их способность поглощать запахи, а также то, что для их монтажа не нужно слишком много труб большого диаметра. Это делает их более универсальными, с возможностью установки в любом месте. Для монтажа обычных унитазов зачастую требуются трубы с различным сечением, что затрудняет их установку в некоторых местах.

Вакуумные модели неспроста предпочитают в средствах передвижения. Это связано с принципом их работы. Подачу воздуха в них регулируют специальные насосы, которые создают разряжение. Когда кто-то нажимает сливную клавишу, срабатывает клапан, он открывается, и тогда воздух просто всасывается внутрь. Он не только способствует лучшему удалению содержимого чаши, но и убирает ненужные запахи.

Для того чтобы проконтролировать чистоту смыва, в чашу дополнительно подается вода в количестве одного литра. Этого обычно достаточно для окончательной очистки унитаза. Вода сливается быстро и клапан тут же возвращается на место.

Принцип работы двухрежимного слива

Для экономии воды бачки оборудуются сдвоенной кнопкой сброса жидкости. Они предусматривают двухрежимный сливной механизм для унитаза: один обычный – на выброс воды в полном объеме (4, 6 или 8 л); другой – уменьшенный режим, рассчитан на слив жидкости в 2, 3 или 4 л. Эта система снижает расход воды.

Но в то же время она прихотлива с позиции настройки и ремонта. Это вызвано тем, что в этом механизме увеличено количество сопрягаемых взаимодействующих деталей, а это означает увеличение риска поломки.

Механизм слива

Сливной механизм позволяет выпустить воду в чашу унитаза для смыва нечистот в канализацию. В действие он приводится нажатием на рычаг или кнопку.

Сливные устройства различаются по конструкции, но в большинстве случаев они взаимозаменяемы, если рассчитаны на установку в бачки стандартных габаритов, с отверстиями стандартных размеров. Общий принцип работы механизма следующий:

• отверстие слива перекрывается клапаном удерживающим воду;
• при нажатии на кнопку или рычаг клапан поднимается, и вода мощным потоком устремляется в чашу;
• клапан опускается на место.

Конструкция включает в себя переливную трубу с открытым верхом. Через неё перетекает в чашу унитаза вода, поднявшаяся выше заданного уровня – это исключает переполнение бака, предотвращает утечку воды через края резервуара на пол.

Устройство бачка унитаза

Ассортимент моделей унитазов довольно широк: одни из них можно приобрести, пожертвовав на покупку небольшую сумму, цена других иногда «неприлично» высока. Большая разница в стоимости не означает отсутствия проблем в будущем: какие-то неисправности появляются как у недорогих сливных бачков, так и у «унитазной элиты». Причина — похожее устройство бачка унитаза. Каждый из них неизменно включает две системы. Первая отвечает за автоматический набор воды, другая за ее слив. Рассмотреть нужно все имеющиеся конструкции — от старых бачков до кнопочных.

«Допотопные» модели

Устройство бачка унитаза этих конструкций элементарно и понятно. Однако, ознакомившись с ним, можно будет легко разобраться, как работают механизмы, которые присутствуют в более совершенных моделях. Внутренняя арматура строго бачка максимально проста.

Набор воды

В систему автоматического набора воды входит впускной клапан, имеющий поплавковый механизм. Система состоит из рычага, груши, внутри которой расположен спускной клапан. Чтобы не допустить случайного потопа во время отказа от работы какого-либо элемента, в бачке присутствует трубка перелива. С ее помощью бачку гарантируется постоянный уровень воды, поэтому риска потопа практически не существует.

Поплавок и выпускной клапан соединены изогнутым рычагом. Конец его давит на поршень, с помощью которого подача воды открывается либо перекрывается. После слива воды поплавок опускается на дно бачка, рычаг и вода, находящаяся под давлением сдвигают поршень, жидкость находит путь и начинает набираться в емкость. С подъемом ее уровня поднимается и поплавок. Рычаг постепенно перекрывает воду. Когда поплавок оказывается в верхней точке, поток из патрубка прекращается, он перекрывается полностью.

Такая система не только проста и эффективна. Есть возможность регулировать ее самостоятельно. Если уровень воды в баке чем-то хозяев не устраивает, его легко поменять, немного выгнув рычаг поплавка. Единственный относительный недостаток — шум воды в заполняющемся бачке, но с этим дискомфортом мириться можно.

Слив воды

Чтобы понять все устройство бачка унитаза, нельзя обойтись без изучения второй системы — механизма слива. Главный ответственный элемент в ней — сливная груша со спускным клапаном. К ней привязана цепочка, она соединяется с рычагом слива. Когда его нажимают, груша поднимается, вода устремляется в чашу унитаза, а затем отверстие перекрывается. Понизившийся уровень воды заставляет опускаться поплавок, бачок снова начинает заполняться.

Современные бачки

Новые конструкции, пришедшие на смену «старому поколению», немного отличаются. Изменения коснулись подводки воды. У несовершенных моделей был один недостаток: из-за довольно короткого патрубка они издавали шум. Новое устройство бачка унитаза отличается тем, что у него предусмотрена нижняя подача воды. Еще один вариант решения проблемы — пластиковая трубка, присоединяемая производителями к патрубку, предназначенному для наполнения емкости.

Впускной клапан у моделей находится внутри бачка — в трубке, которая соединяется с поплавком рычагом. Механизм остался аналогичным: при опущенном клапане вода начинает набираться, когда поплавок возвращается наверх, жидкость перестает течь. Система слива претерпела минимальные изменения: это почти такой же клапан, его поднимают, нажимая на рычаг. Труба перелива осталась такой же, она выведена в слив.

Модели, имеющие кнопку

Арматура для подачи воды этих конструкций очень похожа на ту, что имеют предыдущие устройства. Она может быть расположена как сбоку, так и снизу бачка. Сливная система немного отличается: груша слива здесь совмещена в одном блоке с переливом.

Представленная схема характерна для унитазов, произведенных в России. Модели, которые изготавливают в других странах, устроены немного по-другому. У них чаще встречается нижняя подача воды. Конструкция сливного-переливного блока немного сложнее, чем у наших бачков. Системы могут иметь одну либо две кнопки.

1. Одна кнопка. Есть два варианта. Первый: кнопка нажимается и удерживается до тех пор, пока ее не отпустят. Второй: при нажатии на кнопку начинается слив, а прекращается он после повторного нажатия. В этом случае объем сливаемой воды зависит только от силы давления, оказываемого на кнопку.
2. Две кнопки. Это устройство бачка унитаза более удобно, к тому же обещает экономию, о которой в последнее время задумались всерьез. Каждая кнопка предназначена для слива определенного количества воды. Стандартный режим предусматривает сброс в чащу 4-6 литров, экономичный — только половины объема.

Принцип работы в обоих случаях остается неизменным, но сам механизм устроен немного иначе. При нажатии на кнопку поднимается стакан, сама же стойка фиксируется неподвижно. Регулируют слив специальным рычагом или поворотной гайкой. Минус — большее количество деталей устройства бачка. Эта «супероснащенность» повышает риск поломки.

Типы конструкции сливной арматуры для бачка унитаза

Существует несколько вариантов исполнения сливной системы. Наливной клапан может иметь нижнее или боковое размещение. В первом случае патрубок расположен в днище сливной емкости. В состав такой системы входит поплавок вертикального штока, тяга и буй. Два последних элемента соединены в общую конструкцию, которая выполняет роль ограничителя воды.

При опустошении бачка поплавок опускается. В этот момент на клапан унитаза начинает воздействовать тяга, открывая его. Когда поплавок достигает определенного уровня, клапан перекрывается. Герметизация системы обеспечивается парой прокладок.

При боковом размещении патрубок с клапаном введены в бачок через боковое отверстие, которое располагается в стенке емкости под крышкой. Данный просвет выполняется условно герметичным, поскольку вода до него не доходит. В такой конструкции управляющий механизм сливного бачка размещен горизонтально. Он состоит из запорного устройства, поплавка, рычага и наливной трубки. При опорожнении бачка поплавок опускается, что приводит в движение штангу, которая открывает запорный клапан. При заполнении бачка водой управляющий механизм постепенно поднимается.

В конструкции с боковым размещением клапана механизм располагается горизонтально

С точки зрения эффективной и комфортной работы сливного устройства выбор лучше остановить на моделях с нижним подключением, которые являются более надежными, меньше шумят в момент заполнения емкости водой. Системы с боковым подключением характеризуются простотой монтажа, доступностью выполнения наладочных и ремонтных работ.

Важно! Бачки с нижним подключением нуждаются в пристальном внимании к герметичности соединения.

Сливной механизм приводится в действие с помощью пускового устройства, которое может быть представлено рычагом, штоком или кнопкой для унитаза. Старые модели оснащались рычагом, к которому крепился шнур с ручкой или цепочка. Система слива со штоком приводилась в действие посредством поднятия ручки вверх. Такой вариант также утратил популярность и редко встречается в современных бачках.

Конструкции с нижним размещением являются более надежными

В настоящее время управление моделями чаще всего осуществляется путем воздействия на кнопку, которая располагается в крышке бачка. Нажимная система, в свою очередь, может быть однокнопочной или двухкнопочной. В первом случае бачок опустошается полностью при нажатии на кнопку. Второй вариант предполагает два режима работы сливного механизма бачка с кнопкой. Первый обеспечивает слив половины объема емкости, а второй – полное опорожнение бачка.

Как устроен бачок унитаза: видео

Наиболее распространенные неисправности

Элементарное устройство бачка унитаза, независимо от вида конструкции, нередко позволяет справиться с возникшей проблемой без помощи извне. Самые частые неполадки и их причины можно рассмотреть, а потом попытаться их устранить.

Бачок наотрез отказывается держать воду

Если вода, хоть и тонкой струйкой, но постоянно течет в чашу (или в бачок), то виноватых может быть несколько.

1. Первым делом убеждаются в том, что настройку поплавка мастер или хозяева произвели правильно. Вполне возможно, что вода набирается выше, чем нужно, поэтому через перелив вытекает в унитаз.
2. Когда поступление воды в бачок не прекращается, причиной может быть перфорация поплавка. В этом случае его придется заменить. Временное решение — удаление из него воды, заклеивание отверстия влагостойким герметиком.
3. Исправность запорного клапана — второй кандидат. Для проверки его работы поплавок поднимают вверх. Если вода на эти действия не реагирует, то подачу на унитаз перекрывают, клапан вынимают, затем чистят (например, зубной щеткой). Худший вариант «лечения» — замена.
4. Клапан сливного механизма — последний подозреваемый, если других причин обнаружить не удалось. Его тоже сначала достают, тщательно очищают, затем внимательно осматривают. Когда обнаруживают дефект, единственный выход — поход с деталью в хозяйственный магазин.

Не срабатывает кнопка слива

Частая причина такого неприятного явления — перекос рычага, который соединяет сливной клапан с кнопкой. Устранив перекос, проблему легко можно решить. Возможно, это случилось из-зап поломки пластиковых элементов арматуры. Неправильную регулировку системы можно предположить при первом использовании бачка. В этом случае надо подобрать корректную высоту сливного стакана.

Слишком слабый напор воды

Если в системе ХВС такой проблемы нет, то хозяевам придется демонтировать шланг, а затем попытаться прочистить его от известковых отложений. Когда эту операцию выполнить не удается, лучше купить новое изделие. Если дело не в шланге, то осматривают впускной клапан, очищают его и внутреннюю камеру, в которой он располагается. Последний вариант — его замена.

Случилась механическая поломка какой-либо детали арматуры

Здесь выход один: ее снимают, а затем «вдвоем» (с ней) отправляются в магазин. Иногда целесообразней заменить всю арматуру, а не отдельный ее элемент, так как нередко из-за «мокрых условий труда» не лучшим образом начинают работать несколько деталей.

Возможности по регулировке и ремонту

В процессе эксплуатации унитаза время от времени возникают различные мелкие проблемы. Не следует сразу же бежать в магазин и покупать новую начинку в бачок, поскольку некоторые проблемы можно решить за полчаса не больше. При этом не обязательно приглашать специалиста и платить ему деньги, а достаточно попробовать сделать это своими руками.

Быстрый и 100%-й способ устранения протекания бачка унитаза Watch this video on YouTube

Как отрегулировать уровень воды в бачке

В устройствах с нижним подводом воды всегда после установки унитаза лучше отрегулировать уровень воды, поскольку все они отрегулированы на заводе на максимальный уровень, что может оказаться избыточным и неэкономным. Чтобы отрегулировать уровень в сливном бачке, достаточно:

• Слить воду из бачка, а также перекрыть подачу воды.
• Открутить кнопку.
• Снять крышку.
• Отрегулировать высоту поплавка с помощью специального винта, расположенного в верхней части поплавкового механизма.
  Регулировка уровня воды
• Закрыть бачок крышкой и установить кнопку.

Бывают случаи, когда после установки унитаза из бачка постоянно стекает вода. Это свидетельствует о том, что уровень воды в бачке достаточно высокий и вода стекает по системе перелива. В таком случае необходимо уменьшить уровень воды, опустив поплавок по вышеописанной технологии.

Настройка Арматуры в смывной бачок Watch this video on YouTube

Если поплавковый механизм состоит из изогнутого рычага, то регулировка уровня воды осуществляется изгибом этого рычага, что еще проще. Важно понимать, что чем ниже поплавок в бачке, тем меньше у него наберется воды.

Изгибая рычаг поплавка меняем уровень воды

Протечки бачка унитаза

Возможны протечки воды в унитазе и в том случае, если уровень воды нормальный, но тогда придется искать другие причины. Вода может подтекать, если:

• Заилилась уплотнительная резинка спускного клапана, поэтому ее придется очистить. Для этого придется:
• • Отключить подачу воды и спустить воду из бачка.
  • Демонтировать механизм спуска воды.
  • Снять спускной клапан и внимательно осмотреть прокладку. Если необходимо, то ее очищают или шлифуют мелкой наждачной шкуркой.
  • Установить механизм обратно в сливной бачок, включить воду и испытать устройство. Если это не помогло, то придется заменить прокладку.

Как устранить протечку воды из бачка унитаза, КАК РЕАЛЬНО ЭКОНОМИТЬ ВОДУ СУПЕР! Watch this video on YouTube

• Спускной механизм сносился в процессе эксплуатации. Проверить это легко, достаточно рукой надавить на механизм. Если вода течь перестала, значит так оно и есть. В таком случае можно утяжелить стакан, добавив немного груза на нижнюю часть стакана.
  Добавление утяжелителя

В любом случае, придется разобрать механизм, а затем его собрать и проверить. Если эти маленькие хитрости не помогают, то лучше купить новый сливной механизм и заменить им старый. На самом деле это самый лучший вариант.

Течь в сливном отверстии унитаза Watch this video on YouTube
